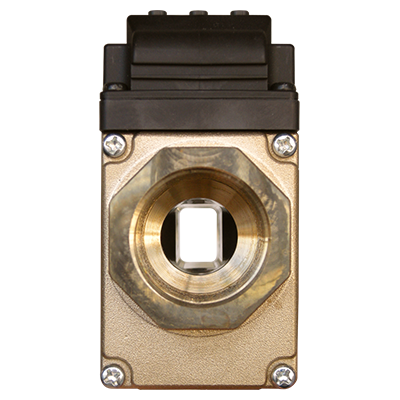

Capacitive Electromagnetic Flow Sensor（FMO）
Electromagnetic types

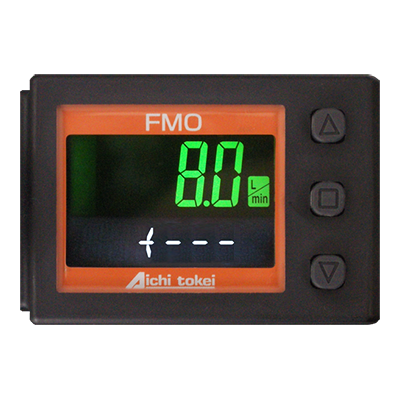

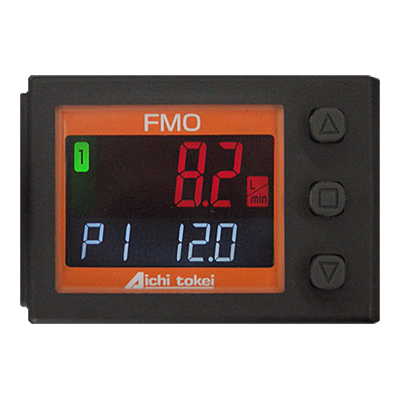

Instantaneous display
Straight pipe section unnecessary
Cooling water measurement
No moving parts
A flow rate monitor for FA that is resistant to Foreign substance and deposits and can be installed in a small space. Stable quality can be achieved by monitoring cooling water for mold molding, die casting machines, and injection molding machines, as well as coolant fluid monitoring for cutting machines.

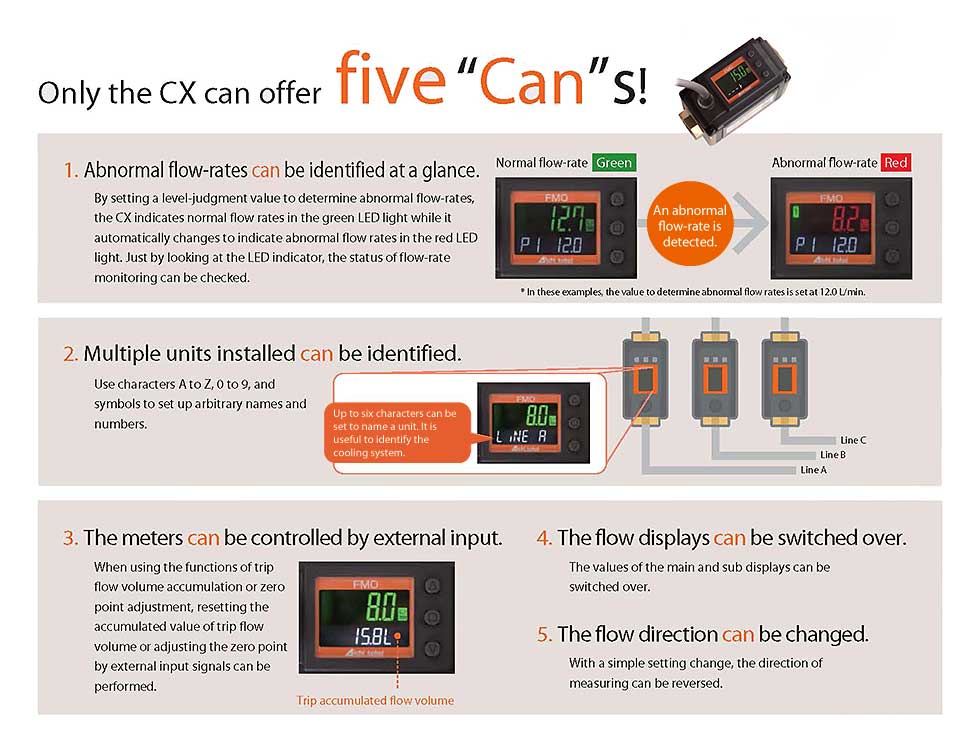

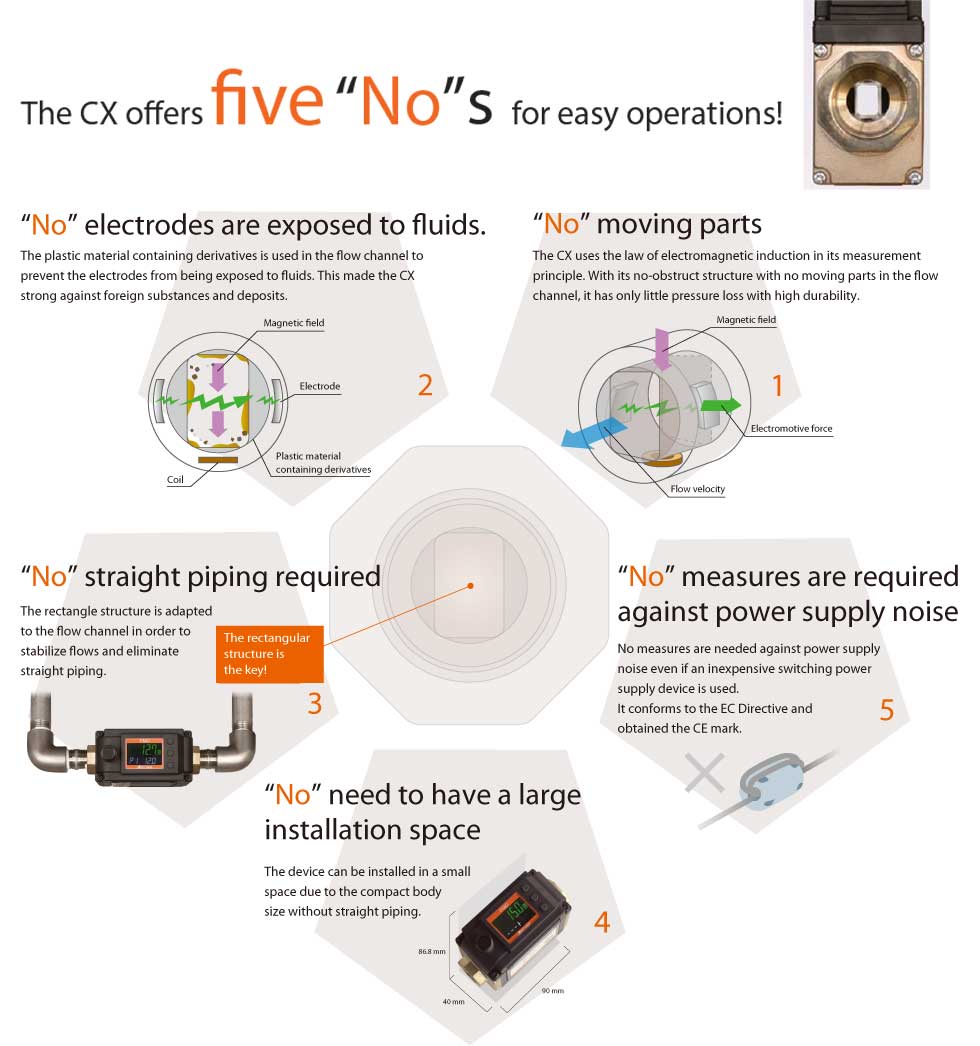

Features

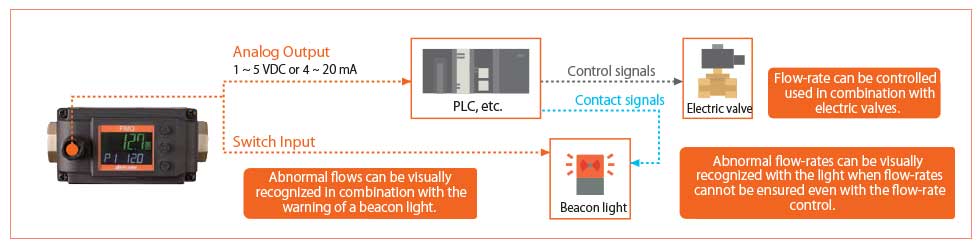

System Example

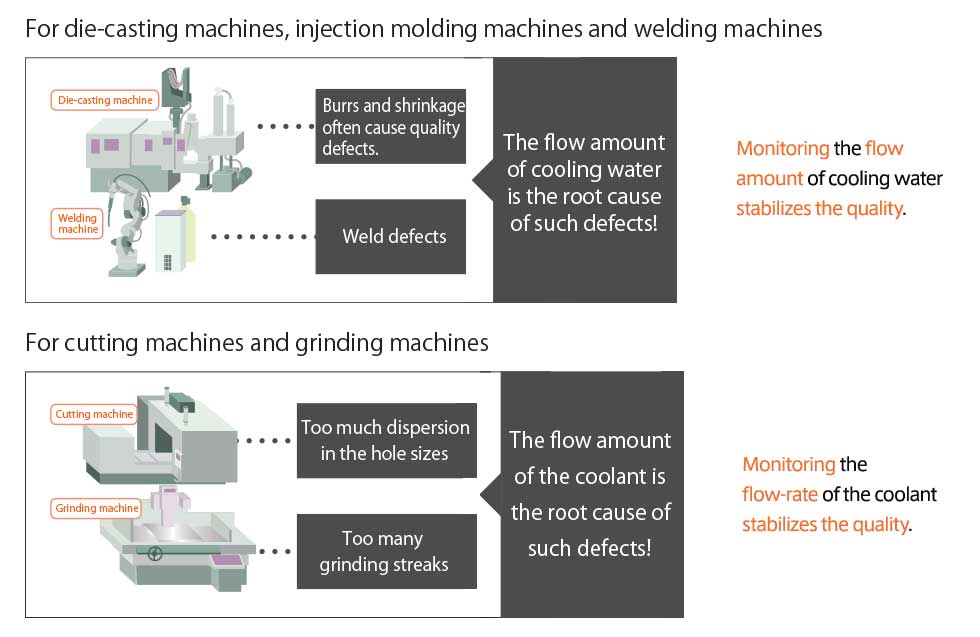

Applications
・Specifications may vary by country, about which please confirm at the time of inquiry.
・Specifications are subject to change without notice.
