Pressure reducing valves

Model:
C-H
Nominal diameter:
Inlet side 1B (25A), outlet side 1・1/2B (40A)

Model name
CH25N-050-1 – High response type

Features

・Pressure in the primary side P1 = 30 to 300 kPa
・Pressure in the secondary side P2 = 1 to 20 kPa
・Diameters = Inlet side is 1B (25A) and outlet side is 1 and 1/2B (40A)

Specifications

Standard specifications
・Pressure in the primary side P1 = 30 to 300 kPa
・Pressure in the secondary side P2 = 1 to 20 kPa
・Diameters = Inlet side is 1B (25A) and outlet side is 1 and 1/2B (40A)

Capacity

Model

CH25N-050-1

Capacity factor (K) 1.4
Primary pressure 30 kPa 72
50kPa 97
100kPa 142
150kPa 177
200kPa 212
250kPa 247
300kPa 282

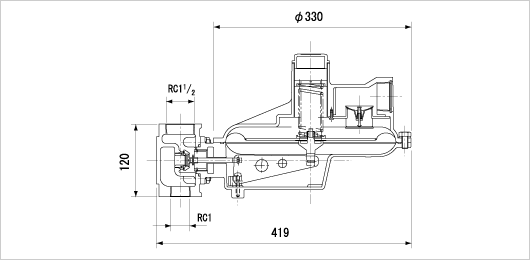

Dimensions

CH-Dimensions

・Specifications may vary by country, about which please confirm at the time of inquiry.

・Specifications are subject to change without notice.
