Pressure reducing valves
- Model：
- A-N
- Nominal diameter：
- 1/4～3B（8～80A）
-
Search by Category
Search by Product Support Category
Search by Market
Search by Model or Product Name
*Include a space between the model number and the nominal diameter. (e.g.: SU 50)
- Product Information
- Related materials
Pressure reducing valves
Features
・The high pressure difference can be reduced by one step.
・Enlarging fine pressure changes on the diaphragm by the lever ratio, the meter ensures proper operation of the valve, control of the pressure and shutoff of the valve.
Specifications
Standard specifications
・Pressure in the primary side P1 = 30 to 300 kPa
・Pressure in the secondary side P2 = 2 to 20 kPa
・Diameter = 1 and 1/2 to 3B (40A to 80 A)
| Model | C13N-005-1 | C20N-005-1 | C20N-015-1 | C25N-050-1 | C40N-100-1 | C50N-200-1 |
|---|---|---|---|---|---|---|
| Capacity factor (K) | 0.11 | 0.11 | 0.20 | 0.59 | 1.98 | 1.98 |
| Primary pressure 30 kPa | 5 | 5 | 9 | 25 | 83 | 83 |
| 50kPa | 8 | 8 | 14 | 38 | 126 | 126 |
| 100kPa | 13 | 13 | 22 | 59 | 197 | 197 |
| 200kPa | 19 | 19 | 33 | 89 | 297 | 297 |
| 300kPa | 26 | 26 | 44 | 119 | 395 | 395 |
| 400kPa | 32 | 32 | 55 | 148 | 493 | 493 |
| 500kPa | 38 | 38 | 66 | 178 | 591 | 591 |

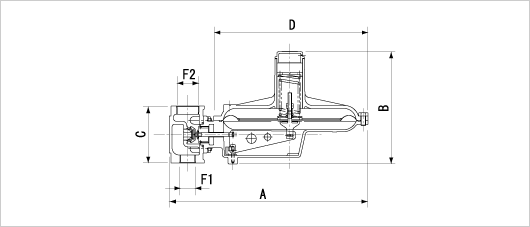

Dimensions
| Model | C13N-005-1 | C20N-005-1 | C20N-015-1 | C25N-050-1 | C40N-100-1 | C50N-200-1 |
|---|---|---|---|---|---|---|
| A(mm) | 201.5 | 201.5 | 247 | 419 | 490 | 490 |
| B(mm) | 145 | 145 | 165 | 244 | 395 | 395 |
| C(mm) | 92 | 92 | 92 | 120 | 173 | 173 |
| D(mm) | φ140 | φ140 | 190 | 330 | φ390 | φ390 |
| F1 | Rc1/2 | Rc3/4 | Rc3/4 | Rc1 | Rc11/2 | Rc2 |
| F2 | Rc1/2 | Rc3/4 | Rc3/4 | Rc1・1/2 | Rc2 | Rc2 |
| Mass (kg) | 2.5 | 2.5 | 3.8 | 13.5 | 35.3 | 35.3 |
・Specifications may vary by country, about which please confirm at the time of inquiry.
・Specifications are subject to change without notice.
